滚塑制品表面气孔的生成是一个复杂的工艺问题，其产生受到原材料、模具、工艺参数及环境等多方面因素的交叉影响。以下是系统性的分析与关键因素梳理：

一、原材料因素

树脂粉末的吸湿性

核心影响：聚乙烯（PE）等常用滚塑料易吸潮，水分在加热阶段蒸发形成蒸汽气泡，被困于熔体中形成气孔。

解决方案：原料需严格防潮储存，使用前充分干燥（建议水分含量＜0.02%）。

粉末粒径与分布

过细粉末：比表面积大，更易吸附水分和空气，且熔融时易结块导致空气包裹。

宽粒径分布：粗细颗粒混合可提高堆积密度，减少颗粒间空气含量，有利于减少气孔。

树脂熔体流动速率（MFR）

低MFR树脂：熔体粘度高，流动性差，不利于气泡的逃逸和熔体融合。

建议选择：滚塑专用级树脂（通常MFR在3-10 g/10min范围），平衡流动性与熔体强度。

添加剂与杂质

劣质色母、填料或再生料可能引入挥发性物质或微气泡成核点。

二、模具因素

排气系统设计

排气孔堵塞或不足：是气孔主要成因之一。排气孔需位于模具ZUI高点且数量、孔径足够（通常φ0.5-1.5mm），确保空气及时排出。

排气孔位置不当：未能对准熔体ZUI后填充区域，导致困气。

模具表面状态

表面粗糙或污染：阻碍粉末均匀熔覆，易夹带空气。

模具温度不均：局部低温区使熔体过早冻结，包裹气泡。

模具结构

深窄腔体、锐角或加强筋：容易形成空气滞留区，需优化结构或增设排气。

三、工艺参数因素

加热阶段

加热速率过快：粉末表层迅速熔融结壳，内部空气和挥发分被封闭。

加热温度不足或时间不足：树脂未完全熔融，熔体粘度高，气泡无法逸出。

炉温均匀性差：导致局部欠烧或过热。

冷却阶段

冷却速率过快（尤指水冷初期）：表层急速固化，内部气泡被锁定。需采用阶梯冷却（先风冷后水冷）。

冷却不均匀：产生内应力，可能诱发微气孔。

旋转系统

主副轴转速比不当：影响粉末在模具内的分布与翻滚熔融过程，不当的转速可能导致粉末堆积或“瀑布效应”，夹带空气。

建议：通过实验优化双轴转速，使粉末均匀、渐进式熔覆。

四、环境与操作因素

环境湿度

高湿度环境会增加粉末吸湿风险，即使干燥后的粉末也可能在装料过程中受潮。

装料与清洁

模具腔内有水分或油污：直接产生蒸汽或气体。

装料时带入过量空气：人工装料应轻缓，或采用真空吸料等方式减少空气卷入。

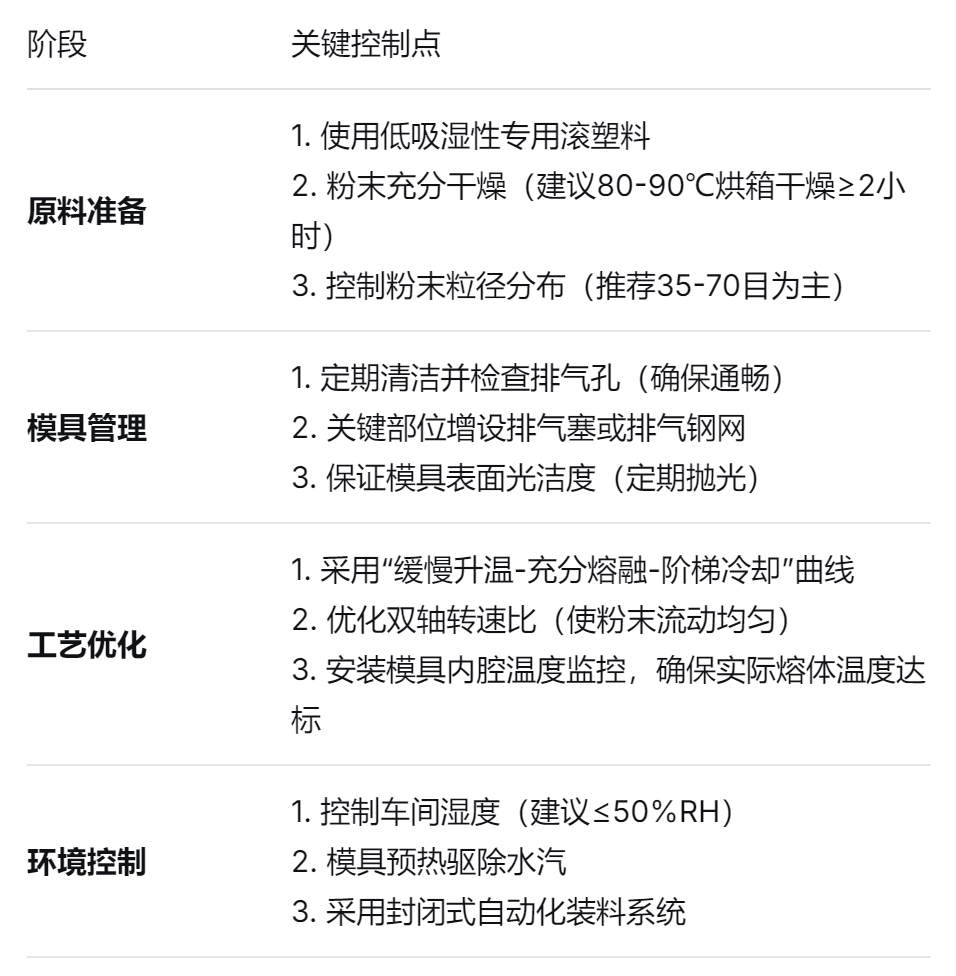

系统性解决思路：预防与优化流程

五、特殊对策

真空辅助滚塑：在加热阶段抽真空，主动抽出模腔内空气和挥发物，可减少甚至消除气孔，但设备成本较高。

使用消泡剂/脱气剂：专用添加剂可降低熔体表面张力，促进气泡合并与逸出。

后处理修复：对已产生的气孔，可采用树脂修补膏或热风焊接填补，但属补救措施。
