滚塑加工（旋转成型）中的配色与色差控制，是影响产品外观质量和批次稳定性的关键环节。由于滚塑工艺具有高温、长周期、无剪切混合的特点，其配色原理和色差控制与注塑、挤出等工艺有明显不同。

以下是系统的技术解析：

一、滚塑配色的基本原理

滚塑常用颜料通常分为有机颜料（鲜艳、易分散）和无机颜料（耐热、耐候、遮盖力好）。其核心原理基于减色法：

三原色混合：青、品红、黄三种原色按不同比例混合，可得到各种颜色。例如：红+黄=橙；黄+蓝=绿。

消色系统：黑、白、灰用于调节颜色的明度和饱和度。白色增加遮盖力和亮度，黑色降低明度并增加厚重感。

特殊效果：金属色（铝粉、珠光粉）或荧光粉需专门载体。

关键差异点：滚塑中颜料主要依靠物料在高温熔融状态下的自然对流和扩散实现分布，而非螺杆的强剪切。因此，颜料的热稳定性和与树脂的相容性是首要考虑要素。

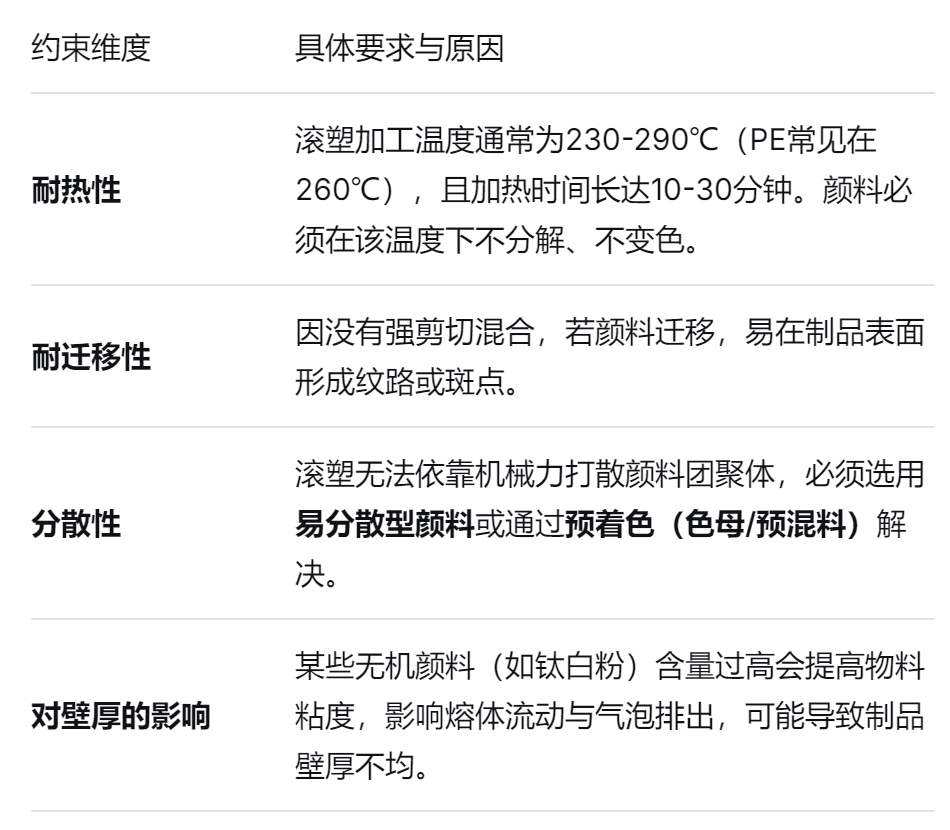

二、滚塑配色的特殊约束

三、滚塑色差的主要来源与控制技术

滚塑工艺的色差往往比注塑更明显，原因在于其热历程的不均匀性。主要控制点如下：

1. 原材料控制

树脂批次稳定性：不同批次的PE原料，其基础颜色（黄度指数、白度）和熔融行为可能有差异。对策：每批次进料做色差仪检测，必要时进行配方微调。

颜料/色母质量：使用同一厂家、同一批号的颜料；色母的载体树脂应与基料相容且熔融温度匹配。

水分控制：颜料或填料吸潮后，高温下水分汽化导致制品表面产生气泡并在气泡周围形成颜色差异（发白或暗斑）。必须干燥（通常80-90℃/2-4小时）。

2. 配混与加料控制

混料均匀性：采用低速、无温升的混料方式（如V型或三维混料机），避免高速搅拌导致颜料与树脂分离或静电吸附不均。

计量精度：尤其是小比例颜料（如<0.1%），建议采用二次稀释法（先将颜料与少量树脂预混成高浓度预混料，再稀释至目标浓度）。

加料方式：粉末滚塑需控制粒度和形状的一致性；液体滚塑需注意颜料沉降。

3. 工艺参数控制（核心）

滚塑的加热和冷却阶段对色差影响更大：

炉温均匀性：炉内不同位置温差超过±5℃时，同一模具不同部位颜色会不同。应定期校温，并优化火焰/热风分布。

模具转速比：主副轴转速比（通常4:1左右）影响熔体覆盖顺序。不合理的转速比会使颜料在制品某一区域富集，形成“色彩流动纹”。

加热时间与内温峰值：温度越高、时间越长，某些有机颜料（如酞菁蓝、喹吖啶酮红）越容易热分解变暗。控制策略：以“物料内部温度达到设定值即停止加热”为原则，避免过度加热。

冷却速率：冷却过快导致结晶不均，半结晶区与无定形区折射率不同，产生颜色差异（如聚乙烯制品“发白”或“云斑”）。应采用可控的分段冷却（先慢后快）。

4. 模具与脱模剂影响

模具表面状态：表面粗糙度不同会导致制品光泽度差异，进而影响目视色差。建议统一模具表面处理（如抛光至600#以上）。

脱模剂残留：硅油类脱模剂若喷涂过量或不均，会在制品表面形成隔离层，使该区域颜色变浅或出现橘皮色差。

四、实用化色差控制流程

标准样建立

每款产品必须保留一套经客户确认的实物标准板（而非仅凭色卡编号），因为滚塑件的光泽和纹理对颜色感知影响较大。

测色仪管理

使用分光测色仪（如CIE Lab色差公式，ΔE<1.0为优秀，<2.0为一般接受）。注意测量时统一光源（如D65）、角度（如d/8°）和背衬（白/黑校准板）。

批次前打样

每次更换原料批次或调整配方，必须用小型滚塑机或模具上的试片槽烧制样品，确认色差合格后再生产。

过程监控

采用“首件-过程巡检-尾件”的色差检测模式。对于大型滚塑制品（如储罐），需对产品不同部位（近合模线、顶部、底部）分别测色。

回料管理

滚塑次品或飞边通常可粉碎回用。但回料比例超过10%-15%时，因经历多次热历程，颜色明显加深（变黄），必须与全新料及新颜料重新配色验证。

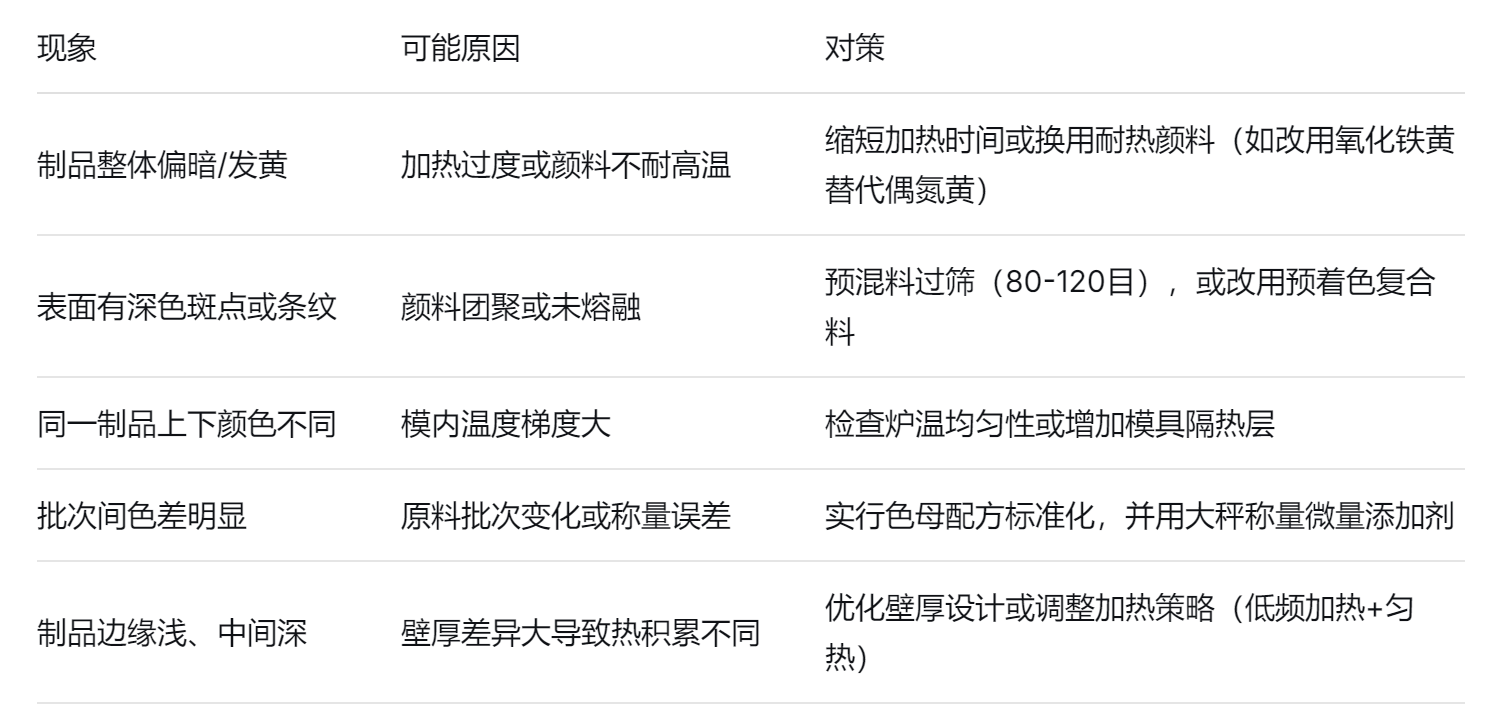

五、常见色差问题与快速排查表
