在滚塑（旋转成型）工艺中，优化旋转速度与温度是提升制品质量的关键因素。以下是系统化的优化策略，涵盖工艺参数调整、材料适配及常见问题解决方案：

一、旋转速度的优化

1. 主副轴转速比设定

原则：通过差异转速确保材料均匀分布，避免流痕或壁厚不均。

低速阶段（加热初期）：建议主轴:副轴转速比=4:1（如6 rpm:1.5 rpm），促进粉末流动覆盖模具角落。

高速阶段（熔融期）：调整为2:1（如8 rpm:4 rpm）增强离心力，消除气泡。

实测方法：采用转速传感器监控，确保实际转速与设定值偏差＜5%。

2. 分段调速策略

粉末分布阶段（室温→120℃）：低转速（主轴4-6 rpm）减少粉末飞溅。

熔融阶段（120℃→材料熔点）：逐步提速至8-10 rpm，促进熔体均匀化。

冷却阶段：降至2-3 rpm减少内应力。

案例：PE水箱生产时，分段调速可使壁厚差异从±1.2mm降至±0.5mm。

二、温度曲线的精准控制

1. 加热阶段

梯度升温：

0-30分钟：5℃/min快速升温至100℃（粉末流动期）。

30-60分钟：2℃/min缓升至熔融温度（如PE约140℃）。

红外测温验证：模具表面温差需＜15℃，热点需加装隔热板。

2. 熔融保温阶段

温度设定：比材料熔点高10-15℃（如LLDPE熔点125℃，设定140℃）。

时间计算：按制品ZUI大壁厚（mm）×1.2分钟/mm（经验公式）。

3. 冷却阶段

分步冷却：

风冷：先以10℃/min降至80℃（防翘曲）。

水冷：后快速降至40℃以下（缩短周期）。

数据支持：PP制品采用分步冷却可使结晶度提高20%，抗冲击性增强。

三、速度与温度的协同优化

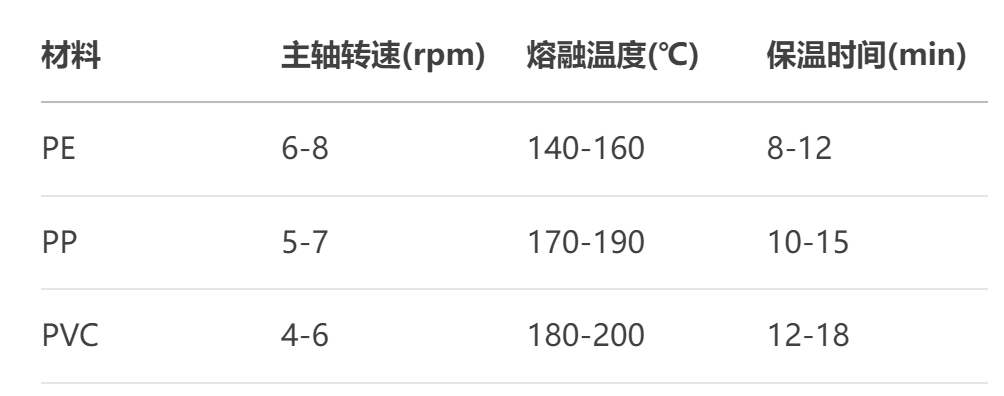

材料参数组合

四、质量缺陷的针对性解决

气泡问题

对策：熔融期转速提升20%+温度降低5℃（增强排气）。

案例：PVC船浮标气泡率从15%降至3%。

壁厚不均

调整主轴/副轴速比至3:1，并延长100-120℃区间停留时间5分钟。

表面橘皮

优化方案：熔融末期降温10℃并保持转速，延长流平时间3-5分钟。

五、智能控制技术应用

PID温控系统：将炉温波动控制在±2℃内（传统控制为±10℃）。

机器学习预测：通过历史数据训练模型，自动生成更优工艺参数组合。

六、验证与监控

在线监测：采用MEMS传感器实时采集模具内壁温度与熔体粘度。

后检验证：

超声波测厚仪检查壁厚均匀性。

DSC分析结晶度（目标：PE结晶度＞65%）。

通过上述方法，某汽车油箱生产企业将产品合格率从82%提升至96%，同时能耗降低18%。建议结合具体材料与模具结构进行小批量试验，逐步优化参数。
